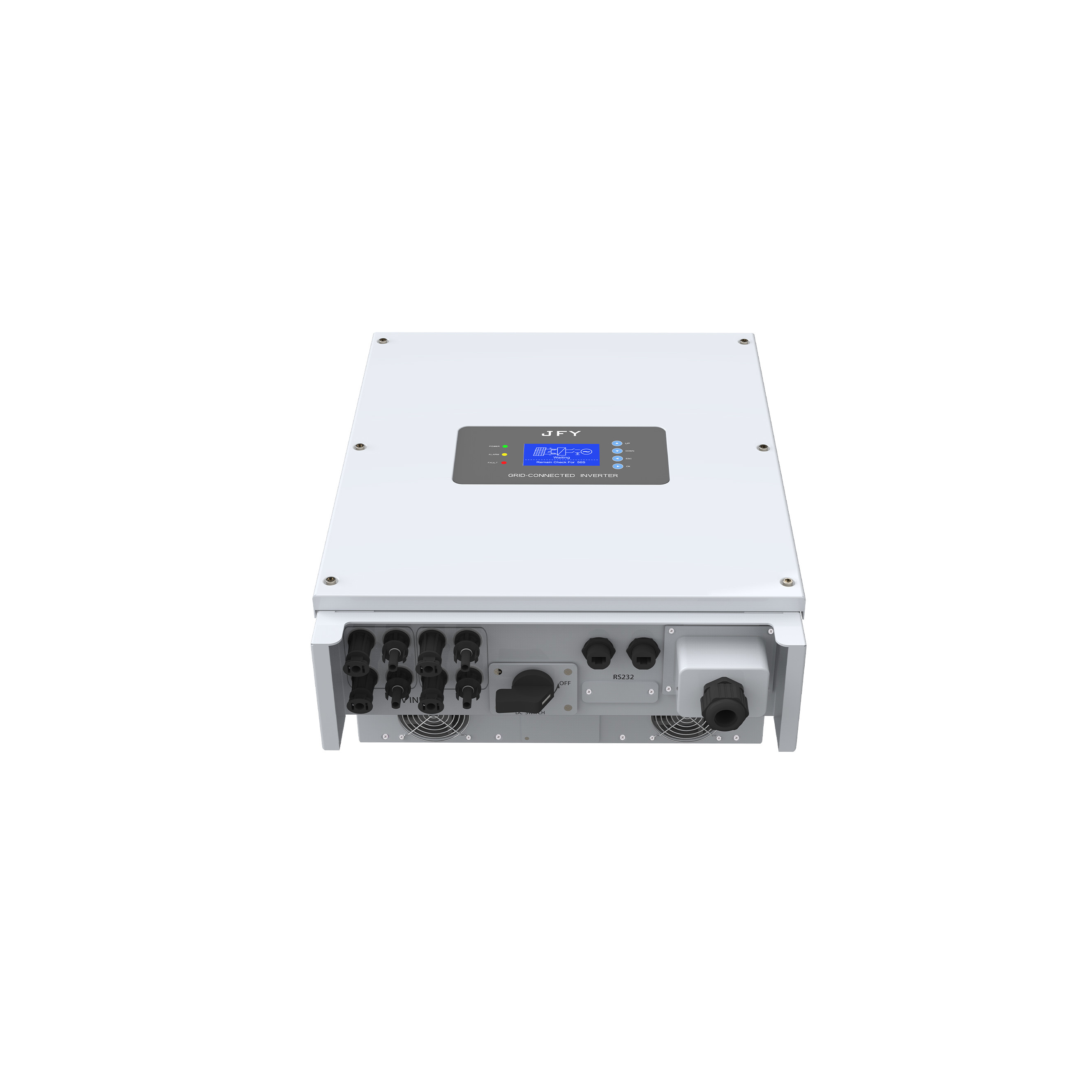

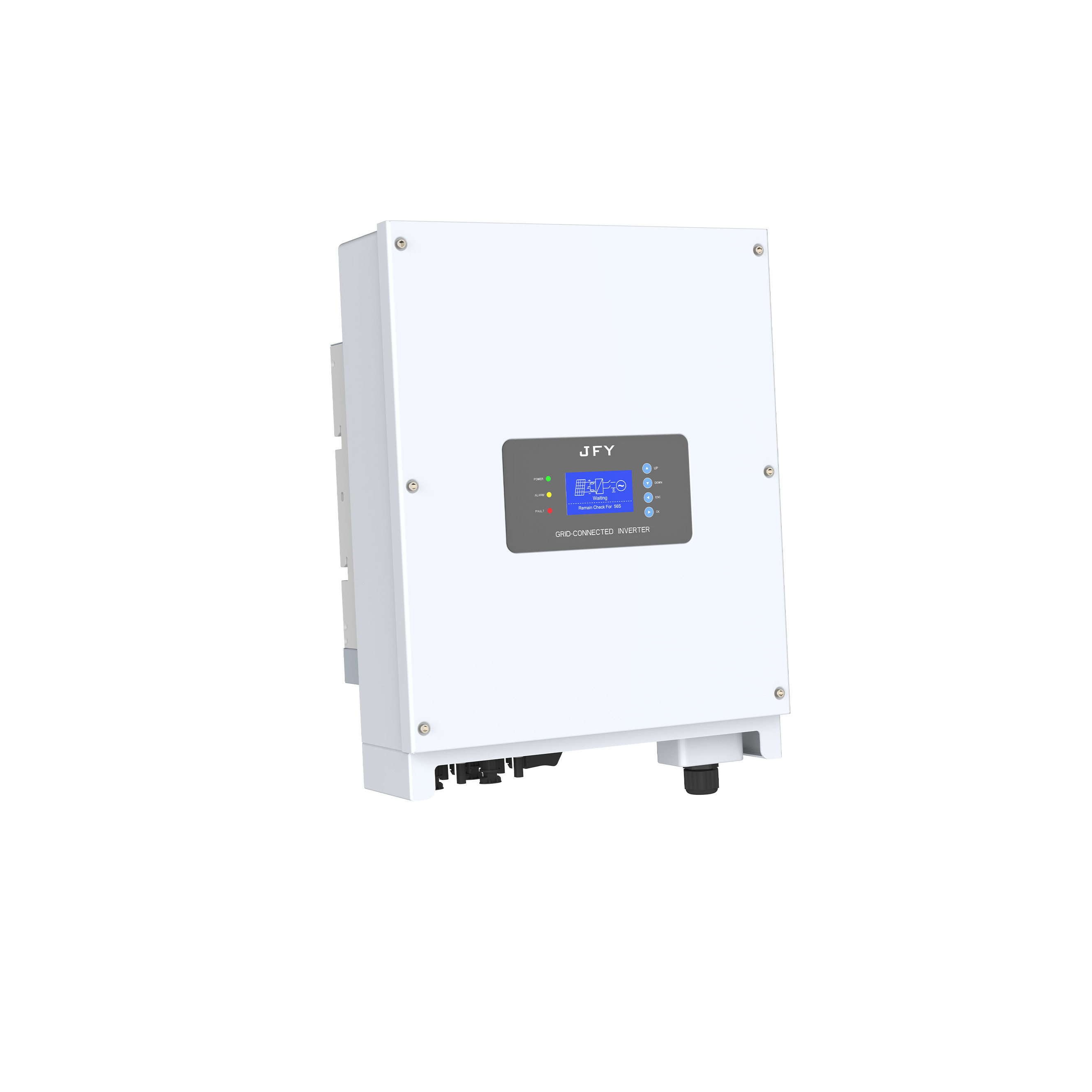

Suntree 20000TL을 가진 삼상 광전지 격자 연결 변환장치
썬트리 시리즈 15K-25KTL+
삼상 스트링 인버터
성능 특성
> 이중 유리 PV 모듈 지원
> LCD 디스플레이 화면, 다기능 버튼, 편리한 작동 및 유지 보수
> 넓은 입력 전압 범위, 250-1000Vdc
> 최대.효율 98.1% 및 Max.99.8%의 MPPT 효율
> 다중 통신 연결: RS232, RS485, WIFI 및 GPRS
> IP65 보호 등급, 자연 냉각
| 기술 데이터 | 15000TL+ | 20000TL+ | 25000TL+ |
| 입력(DC 측) | |||
| 최대DC 입력 전원 | 16500W | 22000W | 27000W |
| 최대DC 전압 | 1100Vdc | ||
| 시작 전압 | 250Vdc | ||
| MPPT 전압 범위 | 250~1000Vdc | ||
| 입력 수 | 삼 | 4 | |
| MPPT 수 | 2 | ||
| 최대입력 전류 | 2*30A | ||
| 출력(AC 측) | |||
| 정격 출력 전력 | 15000W | 20000W | 25000W |
| 최대출력 파워 | 15000VA | 20000VA | 25000VA |
| 정격 출력 전류 | 22.7A | 30.2A | 38A |
| 최대출력 전류 | 25A | 33.3A | 41.8A |
| 정격 출력 전압 | 400VAC | ||
| 출력 전압 범위 | 360~440VAC | ||
| 그리드 주파수 범위 | 50/60Hz+5 | ||
| 역률(cosφ) | 0.8(선행)-0.8(지연) | ||
| THDI | <3% | ||
| 능률 | |||
| 최대능률 | 98.1% | 98.2% | 98.2% |
| 유로, 효율성 | 97.5% | 97.6% | 97.6% |
| MPPT 효율 | 99.6% | ||
| 보호 | |||
| 기본 제공 보호 | DC 역 극성, 단락, 출력 과전류, 출력 과전압, 절연 저항 모니터링, 잔류 전류 감지, 서지 보호, 단독 운전 방지, 과열 보호 | ||
| 번개 보호 | DC 유형 ||/AC 유형 || | ||
| 일반 데이터 | |||
| 작동 온도 | -25~+60°C | ||
| 소음 | ≤25dB(A) | ||
| 야간 전력 소비 | <1w | ||
| 전기 절연 | 무변압기 | ||
| 냉각 개념 | 자연 냉각 | ||
| 보호 등급 | IP65 | ||
| 통신: RS232/RS485/WiFi/4G | 예/선택/선택/선택 | ||
| 차원 (W*D*H) | 525*410*205mm | ||
| 무게 | 25kg | 27kg | |
