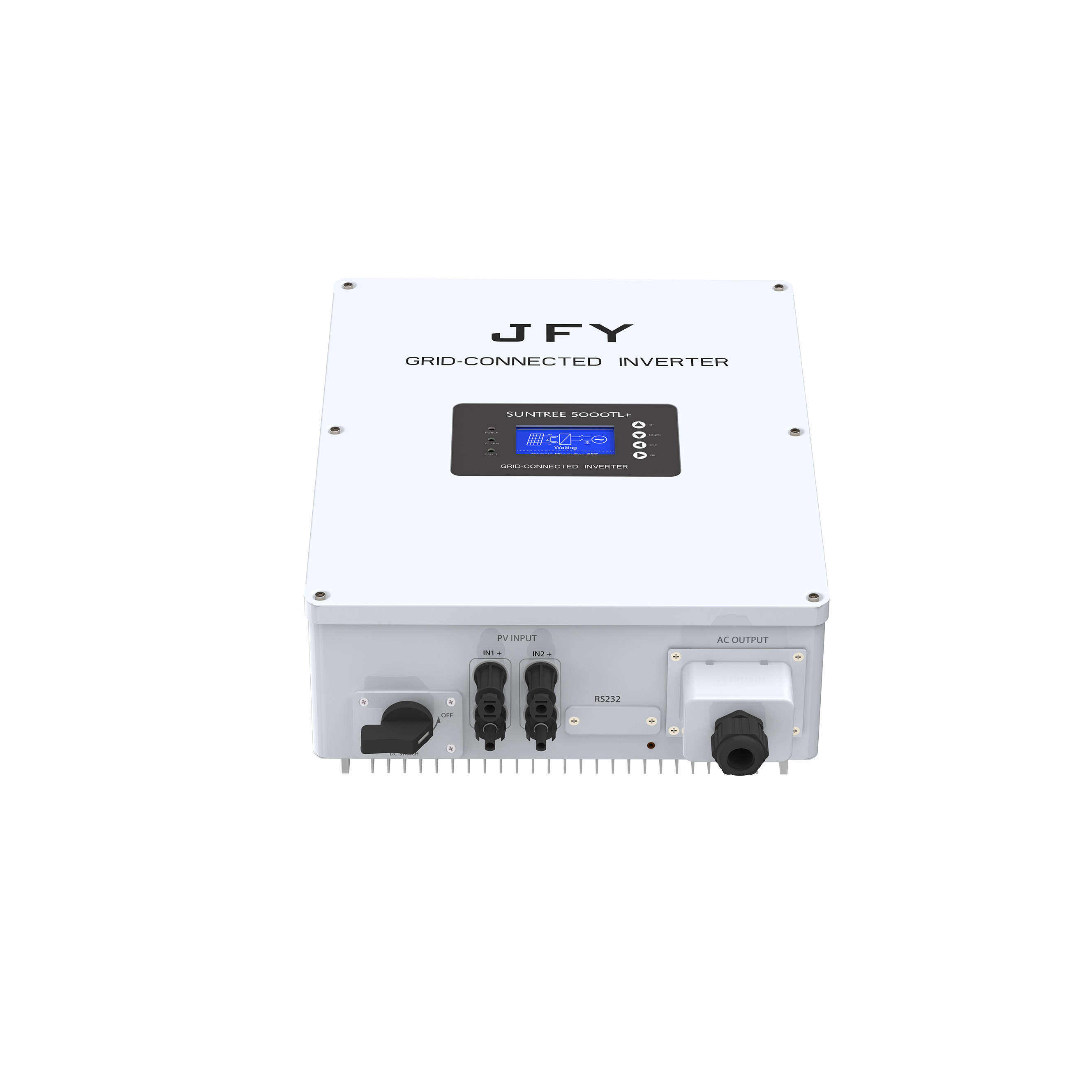

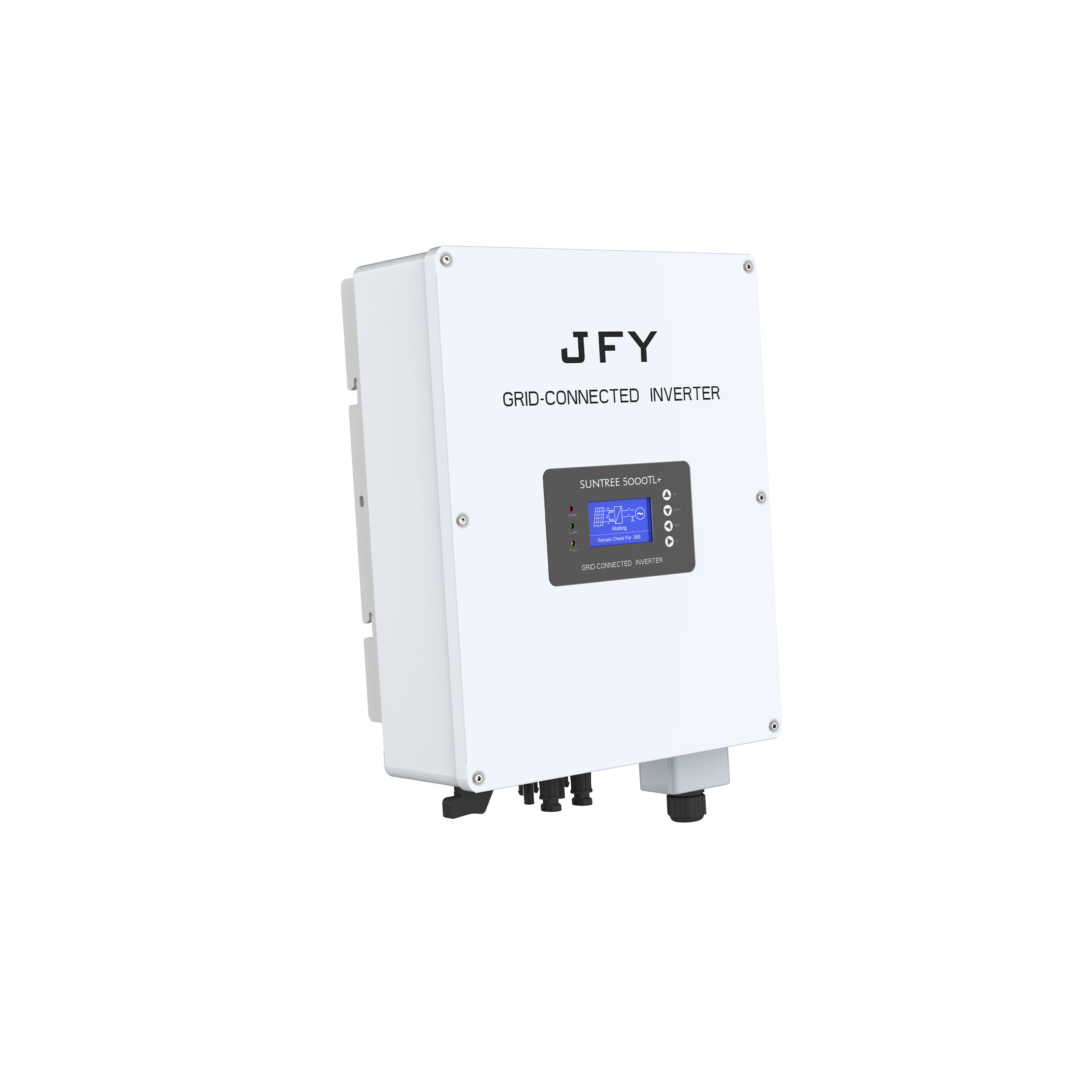

그리드의 삼상태양 12KW 인버터
선트리 시리즈 5K-12KTL+
삼상 스트링 인버터
특징
> 이중 유리 PV 모듈 지원
> LCD 화면, 다중 기능 버튼, 쉬운 작동 및 유지 보수
> 넓은 입력 전압 범위, 250-1000Vdc
> 최대.효율 98.1% 및 Max.99.8%의 MPPT 효율
> 다양한 통신 연결: RS232, RS485, WIFI 및 GPRS
> IP65 보호 등급, 자연 냉각
| 기술 데이터 | 5000TL+ | 6000TL+ | 8000TL+ | 10000TL+ | 12000TL+ |
| 입력(DC 측) | |||||
| 최대DC 입력 전원 | 6500W | 7500W | 9600W | 12000W | 14400W |
| 최대DC 전압 | 900Vdc | 1000Vdc | |||
| 시작 전압 | 200Vdc | ||||
| MPPT 전압 범위 | 200-850Vdc | 200-1000Vdc | |||
| 입력 수 | 1 | 1 | 2 | 2 | 2 |
| MPPT 수 | 1 | 1 | 2 | 2 | 2 |
| 최대입력 전류 | 20A | 2*20A | |||
| 출력(AC 측) | |||||
| 정격 출력 전력 | 5000W | 6000W | 8000W | 10000W | 12000W |
| 최대출력 파워 | 6500VA | 7500VA | 9600VA | 12000VA | 14400VA |
| 정격 출력 전류 | 7.2A | 8.7A | 11.6A | 14.4A | 17.3A |
| 최대출력 전류 | 7.9A | 9.5A | 12.7A | 15.8A | 19A |
| 정격 출력 전압 | 400VAC | ||||
| 출력 전압 범위 | 323-480VAC | ||||
| 그리드 주파수 범위 | 50/60Hz+5 | ||||
| 역률(cosφ) | 0.8(선행)-0.8(지연) | ||||
| THDI | <3% | ||||
| 능률 | |||||
| 최대능률 | 97.60% | 97.80% | 98.10% | ||
| 유로, 효율성 | 97.10% | 97.30% | 97.30% | 97.50% | 97.60% |
| MPPT 효율 | 99.80% | ||||
| 보호 | |||||
| 기본 제공 보호 | DC 역 극성, 단락, 출력 과전류, 출력 과전압, 절연 저항 모니터링, 잔류 전류 감지, 서지 보호, 단독 운전 방지, 과열 보호 | ||||
| 번개 보호 | DC 유형 ||/AC 유형 || | ||||
| 일반 데이터 | |||||
| 작동 온도 | -25~+60°C | ||||
| 소음 | ≤30dB(A) | ||||
| 야간 전력 소비 | <2W | ||||
| 전기 절연 | 무변압기 | ||||
| 냉각 개념 | 자연 냉각 | ||||
| 보호 등급 | IP65 | ||||
| 통신: RS232/RS485/WiFi/4G | 예/선택/선택/선택 | ||||
| 차원 (W*D*H) | 355*190*450mm | ||||
| 무게 | 18kg | ||||
