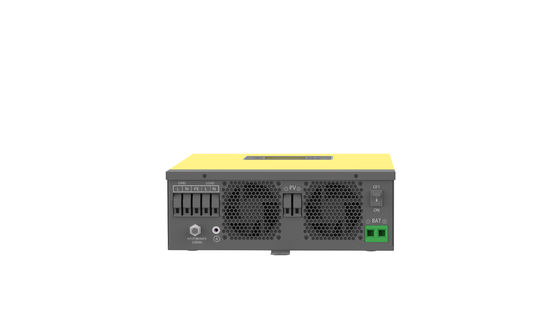

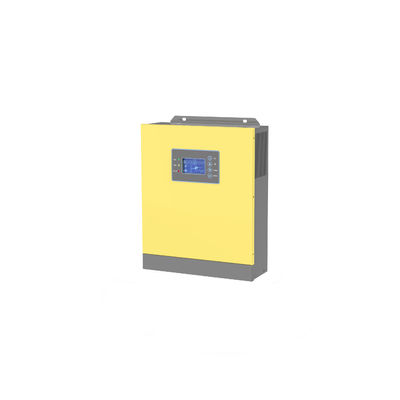

단상 3KW 온/오프 그리드 하이브리드 태양광 인버터
모델 | 해최대 3케이48-V | 해최대 5케이48-V |
PV 어레이 | ||
최대 PV 어레이 전력 | 4000W | 6000W |
Max.PV 어레이 개방 회로 전압 | 500VDC | |
시동 전압 | 100VDC | |
MPPT 작동 전압 범위 | 120-450VDC | |
공칭 입력 전압 | 360VDC | |
최대입력 전류 MPPT | 20ㅏ | 30A |
최대단락 전류 MPPT | 22ㅏ | 33A |
MPPT 수 | 1 | 1 |
배터리 | ||
배터리 유형 | 납산 /Li-나~에 | |
배터리 전압 | 48V | |
배터리 전압 범위 | 41-58V | |
최대AC 충전 전류 | 30A | 50ㅏ |
최대PV 충전 전류 | 60ㅏ | 100ㅏ |
최대연속 충전 전류 | 60ㅏ | 100ㅏ |
최대연속 방전 전류 | 60ㅏ | 100ㅏ |
계통연계형작업 | ||
정격출력 | 3300W | 5500승 |
최대유틸리티 그리드로의 AC 전류 출력 | 15.2ㅏ | 23.9ㅏ |
공칭 출력 전압 | 220/230/240Vac | |
공칭 AC 그리드 주파수 | 50/60Hz | |
역률 | ~1(0.8 선행에서 0.8 지연까지 조정 가능) | |
최대총 고조파 왜곡 | < 삼% | |
독립형작업 | ||
공칭 피상 전력 | 3500VA | 5500VA |
최대출력 피상 전력 | 4200VA | 6600VA |
최대출력 전압 | 230/240Vac | |
최대출력 전류 | 15.2ㅏ | 23.9ㅏ |
공칭 출력 주파수 | 50/60Hz | |
환승 시간 | < 10ms | |
능률 | ||
최대PV에서 AC로능률 | 97.1% | 97.1% |
최대AC 효율에 대한 배터리 | 93.0% | 93.0% |
보호 | ||
PV 절연 저항 감지 | 예 | |
잔류 전류 모니터링 | 예 | |
단독 운전 방지 보호 | 예 | |
AC 과전류/과전압보호 | 예 | |
서지 보호 | Ⅱ | |
제로 수출 통제 | 예 | |
배터리 없이 작동 | 예 | |
일반 데이터 | ||
작동 온도 범위 | -10--50℃ | |
상대 습도 | 0∽95% | |
최대작동 고도 | <4000m | |
냉각 방식 | 지능형 팬 냉각 | |
표시하다 | 주도의 + LCD | |
BMS와의 통신 | RS485 | |
의사소통클라우드와 함께 | 와이파이/4G | |
보호 등급 | IP65 | |
무게(kg) | 9 | 10 |
치수(W*H*Dmm) | 120*295*480mm | |
장착 방법 | 벽걸이형 |
